Placa controladora Mach3 MKSV: conheça e aprenda a ligar
20/12/2024
Suporte Técnico
Os controladores CNC são placas feitas para o comando de máquinas CNC industriais (router, torno, fresadora etc.). Elas trabalham em conjunto com um programa de computador, que recebe a programação em código G e todas as calibrações da máquina atuante. Elas só podem funcionar se estiverem conectadas ao software em questão (exemplo: Linux, Mach3...), essas placas trabalham transmitindo os comandos do software também recebendo feedbacks.
A MKSV é um microcontrolador dedicado a máquinas CNC que atua em conjunto com o software Mach3. Sua performance consiste em receber todos os comandos do Mach3 e transmitir para os componentes da máquina, além de enviar feedbacks para o software.
A MKSV é uma placa que se comunica por meio de um plugin/driver, possui uma interface que conta com os seguintes aspectos:8 entradas e 4 saídas;
Sistema operacional: Windows XP, 7, 10 (32 ou 64bits);
Transmissão de dados: USB
Quantidade de eixos: até 4 eixos
Frequência máxima de saída: 2000 KHz;
Alimentação: não possui entrada 24v;
Possui uma saída analógica 0-10v (necessário alimentação externa);
Sua estrutura e design são dedicadas ao ambiente industrial;
Isolamento de todas as portas IO, sem interferência, desempenho estável.

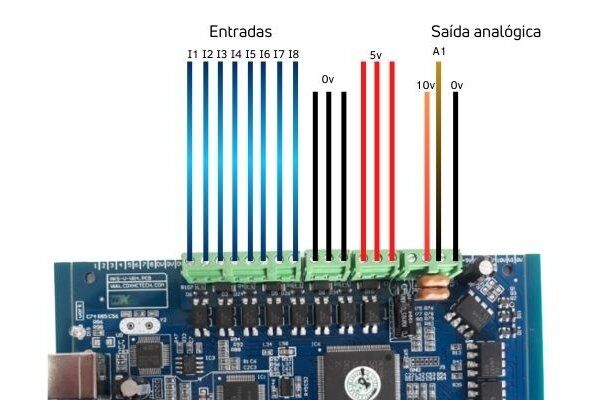

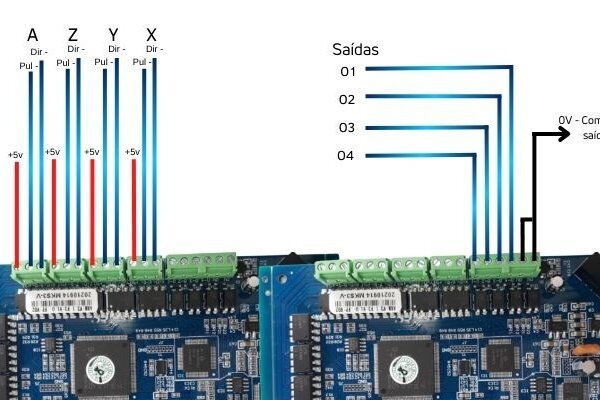

Ligação da placaPara realizar a ligação do controle de eixos/motores (pulso e direção, acionamentos e sensores, siga os indicativos abaixo:
A MKSV é uma placa que se comunica por meio de um plugin/driver, possui uma interface que conta com os seguintes aspectos:8 entradas e 4 saídas;
Sistema operacional: Windows XP, 7, 10 (32 ou 64bits);
Transmissão de dados: USB
Quantidade de eixos: até 4 eixos
Frequência máxima de saída: 2000 KHz;
Alimentação: não possui entrada 24v;
Possui uma saída analógica 0-10v (necessário alimentação externa);
Sua estrutura e design são dedicadas ao ambiente industrial;
Isolamento de todas as portas IO, sem interferência, desempenho estável.
Ligação da placaPara realizar a ligação do controle de eixos/motores (pulso e direção, acionamentos e sensores, siga os indicativos abaixo:

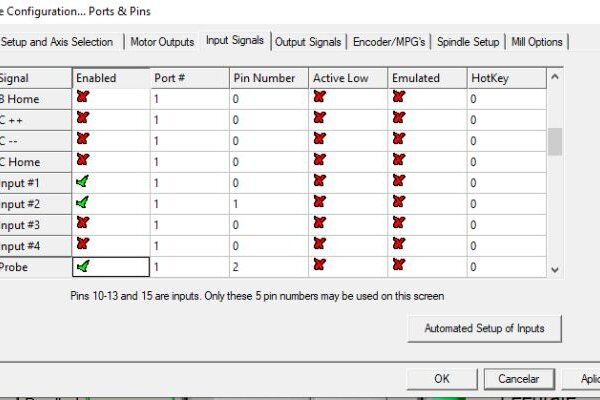

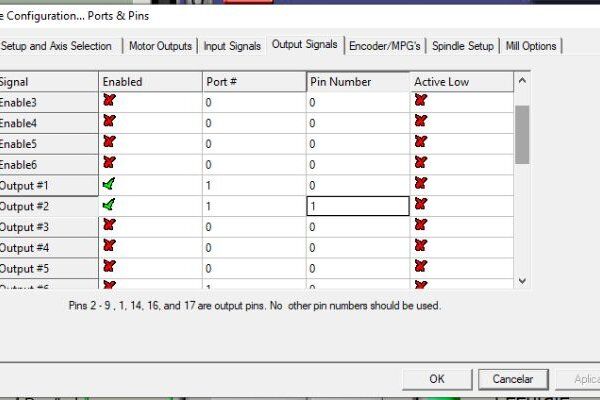

Exemplo MACH3
