CLP E MÓDULO DE EXPANSÃO > MÓDULO DE EXPANSÃO CLASSIC

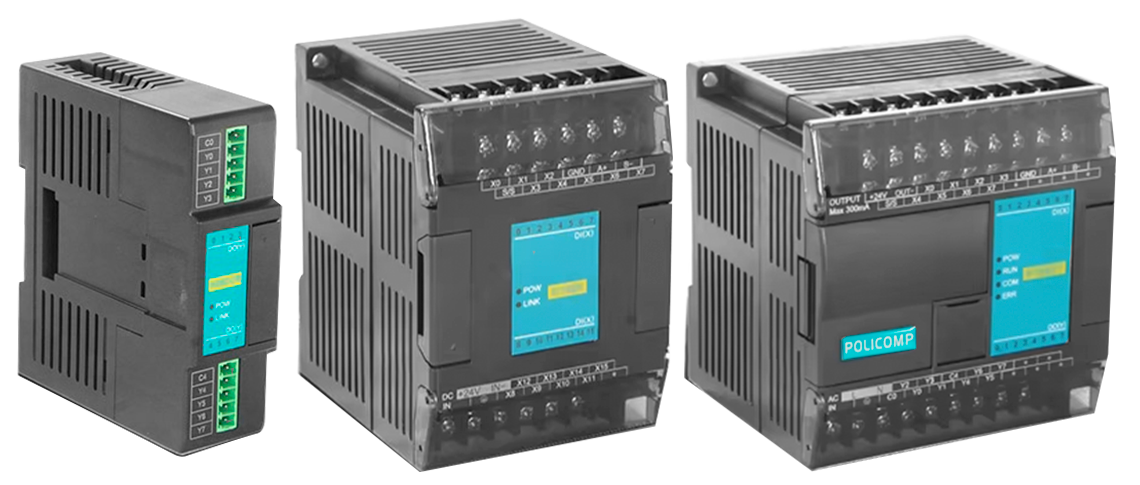

As Expansões da linha CLP Classic são módulos auxiliares projetados para aumentar a capacidade de controle dos CLPs principais, sem a necessidade de substituir ou reconfigurar a CPU. Elas se integram via comunicação serial (RS‑232 ou RS‑485).
Aplicações Expansões Digitais: Acionamento de cargas como motores, válvulas, sinalizadores, sensores ON/OFF e botões.
Aplicações Expansões Analógicas: Leitura de sensores de pressão, nível, temperatura analógica e controle de válvulas ou inversores.
Aplicações Expansões para Temperatura: Controle de temperatura em fornos, estufas, injetoras plásticas e processos térmicos em geral.
| Produto | TIPO DE MÓDULO | PONTOS / CANAIS | ESPECIFCAÇÕES DE SINAL |
|---|---|---|---|
| H02WG - EXPANSÃO LEITURA CÉLULA DE CARGA - 2 CANAIS | Célula de Carga | 2 Entradas | 24 bits / Módulo de Pesagem (Strain Gauge) |
| H04RC - EXPANSÃO ANALÓGICA - 4 ENTRADAS SENSOR DE TEMPERATURA RESISTIVO - PT100 | Temperatura | 4 Entradas | 16 bits / Tipos: PT100 ou 16 bits / Tipos de Sensor: PT100 ou PTCPTC |
| H04TC - EXPANSÃO ANALÓGICA - 4 ENTRADAS SENSOR DE TEMPERATURA TERMOPAR | Temperatura | 4 Entradas | 16 bits / Tipos de Sensor: E / J / B / N / R / T / K / S |
| H08DI - EXPANSÃO DIGITAL - 8 ENTRADAS (RELÉ) | Digital | 8 Entradas Relé | 24VDC (±10%) (Sink/Source) |
| H08DOR - EXPANSÃO DIGITAL - 8 SAÍDAS (RELÉ) | Digital | 8 Saídas Relé | 24VDC (±10%) (Sink/Source) |
| H08TC - EXPANSÃO ANALÓGICA - 8 ENTRADAS SENSOR DE TEMPERATURA TERMOPAR | Temperatura | 8 Entradas | 16 bits / Tipos de Sensor: E / J / B / N / R / T / K / S |
| H08XDR - EXPANSÃO DIGITAL - 4 ENTRADAS / 4 SAÍDAS (RELÉ) | Digital | 4 Entradas / 4 Saídas Relé | 24VDC (±10%) (Sink/Source) |
| H16XDR - EXPANSÃO DIGITAL - 8 ENTRADAS / 8 SAÍDAS (RELÉ) | Digital | 8 Entradas / 8 Saídas Relé | 24VDC (±10%) (Sink/Source) |
| H40XDR - EXPANSÃO DIGITAL - 20 ENTRADAS / 20 SAÍDAS (RELÉ) | Digital | 20 Entradas / 20 Saídas Relé | 24VDC (±10%) (Sink/Source) |
| H40XDT EXPANSÃO DIGITAL 20 ENTRADAS E 20 SAÍDAS | Digital | 20 Entradas / 20 Saídas Transistor | 24VDC (±10%) (NPN) |
| S04AO - EXPANSÃO ANALÓGICA - 4 SAÍDAS (0-10V / 4-20 mA) | Analógica | 4 Saídas | 12 bits / Tensão: ±10V, 0-10V / Corrente: 0-20mA, 4-20mA |
| S04XA - EXPANSÃO ANALÓGICA MISTA - 2 ENTRADAS E 2 SAÍDAS (0-10v / 4-20 mA) | Analógica | 2 Entradas / 2 Saídas | 12 bits / Tensão: ±10V, 0-10V / Corrente: 0-20mA, 4-20mA |
| S08AI - EXPANSÃO ANALÓGICA - 8 ENTRADAS - (0-10V / 4-20 MA) | Analógica | 8 Entradas | 12 bits / Tensão: ±10V, 0-10V / Corrente: 0-20mA, 4-20mA |
| S08AO - EXPANSÃO ANALÓGICA - 8 SAÍDAS (0-10V / 4-20mA) | Analógica | 8 Saídas | 12 bits / Tensão: ±10V, 0-10V / Corrente: 0-20mA, 4-20mA |
| S08XA - EXPANSÃO ANALÓGICA MISTA - 4 ENTRADAS E 4 SAÍDAS (0-10V / 4-20 MA) | Analógica | 4 Entradas / 4 Saídas | 12 bits / Tensão: ±10V, 0-10V / Corrente: 0-20mA, 4-20mA |
| TE-2AD2DA - EXPANSÃO ANALÓGICA MISTA - 2 ENTRADAS E 2 SAÍDAS (0-10V / 4-20MA) | Remota Analógica (RS485) | 2 Entradas / 2 Saídas | Comunicação: RS485 (Modbus RTU) / Resolução: 12 bits |
| TE-4AD4DA - EXPANSÃO ANALÓGICA MISTA - 4 ENTRADAS E 4 SAÍDAS (0-10V / 4-20mA) | Remota Analógica (RS485) | 4 Entradas / 4 Saídas | Comunicação: RS485 (Modbus RTU) / Resolução: 12 bits |
