Encoder Rotativo
Cód.S38H8-C-2500BZ5-26G2

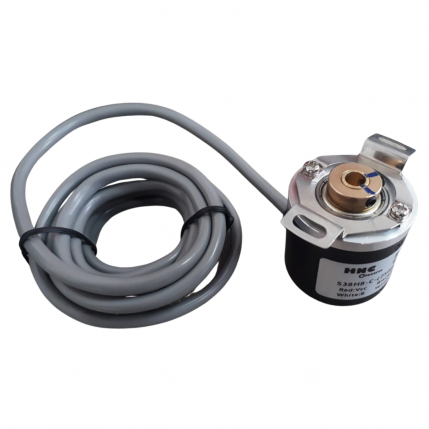

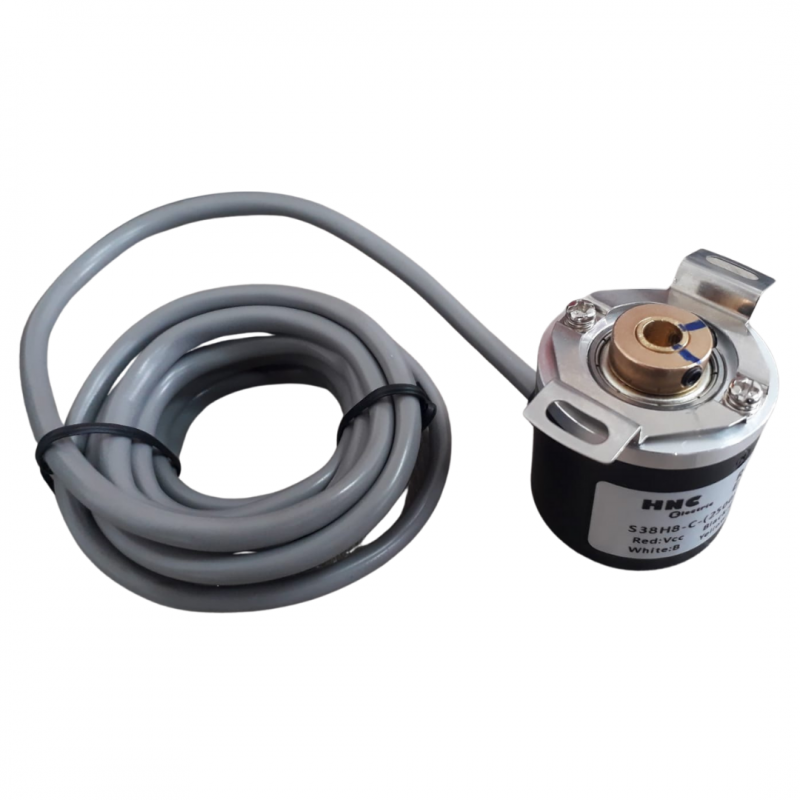

ENCODER ROTATIVO INCREMENTAL HNC, EIXO VAZADO - 5 A 24VDC, 2500PPR, CANAL A/B/Z
Código: S38H8-C-(2500)BZ5-26G2Resolução : 2500 PPR
Alimentação: 5 a 24VDC
Maxima rotação : 6000 RPM
Diâmetro Externo: 38 mm
Comprimento total: 48mm
Furo: 8mm
Canais: A, B, Z
Grau de Proteção: IP55
Tipo de Sinal: NPN (aberto)
-
Esquema de ligação:
A = Verde
B = Branco
Z = Amarelo
DC + = Vermelho
DC - = Preto
