Encoder Rotativo

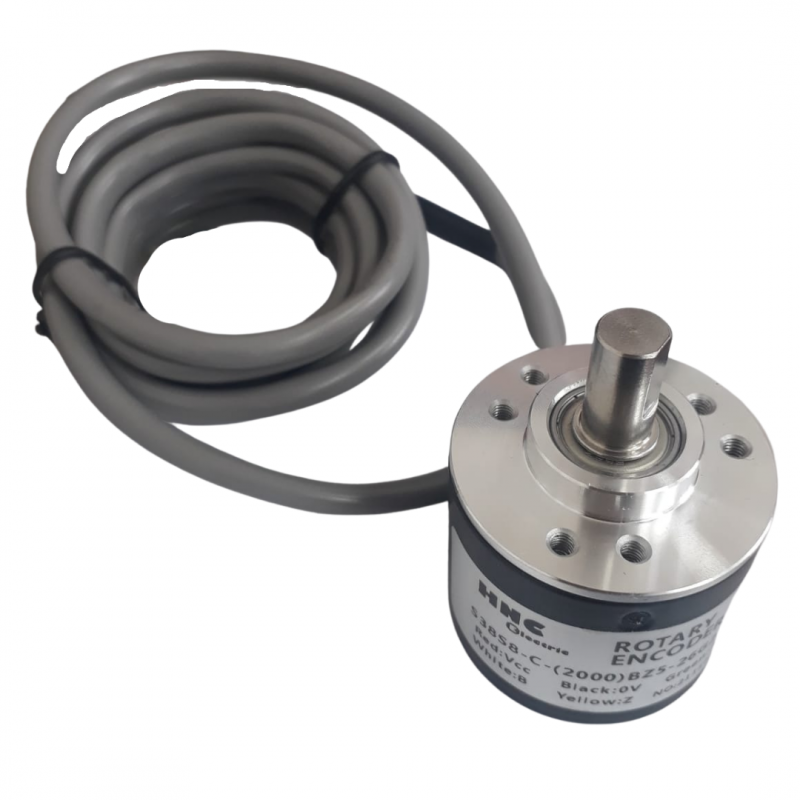

Cód.S38S8-C-2000BZ5-26G2
ENCODER ROTATIVO INCREMENTAL, HNC 5-24VDC, 2000 PPR, CANAL A/B/Z
Código: S38S8-C-(2000)BZ5-26G2Resolução : 2000 PPR
Alimentação: 5 a 24VDC
Maxima rotação : 6000 RPM
Diâmetro Externo: 38 mm
Comprimento total: 55 mm
Eixo: 8mm
Canais: A, B, Z
Grau de Proteção: IP54
Tipo de Sinal: NPN (aberto)
Tipo de circuito de saída: Push-Pull (extremidade única)
-
Esquema de ligação:
A = Verde
B = Branco
Z = Amarelo
DC + = Vermelho
DC - = Preto
