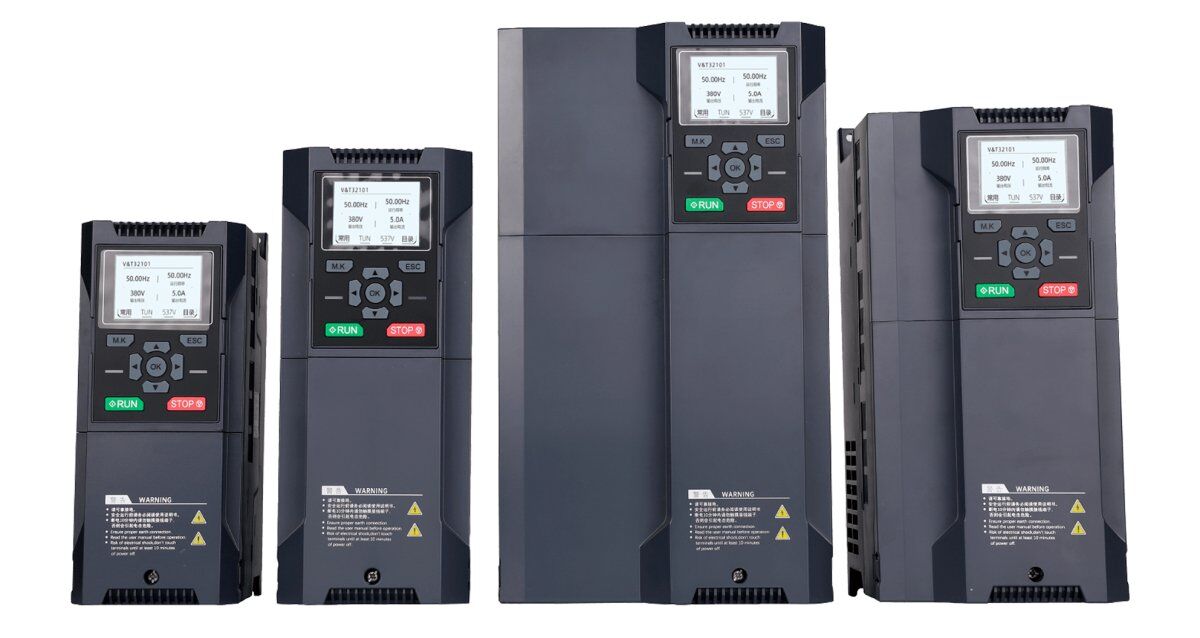

INVERSOR DE FREQUÊNCIA > SÉRIE PL760
A Série PL760 de inversores de frequência é desenvolvida para oferecer alto desempenho, confiabilidade e flexibilidade no controle de motores elétricos em aplicações industriais. Com recursos avançados de controle vetorial, permite excelente controle de velocidade e torque, mesmo em baixas rotações, garantindo maior precisão operacional.
Os inversores PL760 contam com interfaces de comunicação industrial, entradas e saídas analógicas e digitais, além de proteções completas contra sobrecorrente, sobretensão, subtensão, sobrecarga e superaquecimento. Sua construção robusta e configuração intuitiva facilitam a integração em sistemas de automação, tornando a Série PL760 ideal para máquinas industriais, CNC, bombas, ventiladores, transportadores e processos automatizados que exigem eficiência energética e operação estável.
| Produto | MODELO | POTÊNCIA KW | POTÊNCIA CV | TENSÃO | CORRENTE ENTRADA | CORRENTE SAÍDA | FREQUÊNCIA ENTRADA | FREQUÊNCIA SAÍDA | RESISTOR DE FRENAGEM | ALIMENTAÇÃO | MÓDULOS DE EXPANSÃO |
|---|---|---|---|---|---|---|---|---|---|---|---|
| INVERSOR DE FREQUÊNCIA 0,75/1,5KW (1CV/2CV) 220V | PL760-0R7G/1R5P-2B | 0,75/1,5KW | 1CV / 2CV | 220VAC | 4.2/5.6A | 50/60Hz | 0-600Hz | ≥60Ω-≥400W | Trifásico | PL760-CM-EC1 ETHERCAT; PL760-CM-TP1 MODBUS, PL760-PG-OD1 | |
| INVERSOR DE FREQUÊNCIA 0,75/1,5KW (1CV/2CV) 380V | PL760-0R75G/1R5P-3B | 0,75/1,5KW | 1CV / 2CV | 380VAC | 3/5A | 2.5/4.2A | 50/60Hz | 0-600Hz | ≥60Ω-≥200W | Trifásico | PL760-PG-OD1; PL760-PG-OD2; PL760-CM-TP1; PL760-CM-EC1 |
| INVERSOR DE FREQUÊNCIA 1,5/2,2KW (2CV/3CV) 220V | PL760-1R5G/2R2P-2B | 1,5/2,2KW | 2CV / 3CV | 220VAC | 5.6/7.2A | 50/60Hz | 0-600Hz | ≥60Ω-≥400W | Trifásico | PL760-PG-OD1; PL760-PG-OD2; PL760-CM-TP1; PL760-CM-EC1 | |
| INVERSOR DE FREQUÊNCIA 1,5/2,2KW (2CV/3CV) 380V | PL760-1R5G/2R2P-3B | 1,5/2,2KW | 2CV / 3CV | 380VAC | 5,2/6,9A | 4.2/5.6A | 50/60Hz | 0-600Hz | ≥60Ω-≥400W | Trifásico | PL760-PG-OD1; PL760-PG-OD2; PL760-CM-TP1; PL760-CM-EC1 |
| INVERSOR DE FREQUÊNCIA 11/15KW (15CV/20CV) 220V | PL760-011G/015P-2B | 11/15KW | 15CV / 20CV | 220VAC | 45/59A | 50/60Hz | 0-600Hz | ≥12Ω-≥4000W | Trifásico | PL760-PG-OD1; PL760-PG-OD2; PL760-CM-TP1; PL760-CM-EC1 | |
| INVERSOR DE FREQUÊNCIA 11/15KW (15CV/20CV) 380V | PL760-011G/015P-3B | 11/15KW | 15CV / 20CV | 380VAC | 32/41A | 25/32A | 50/60Hz | 0-600Hz | ≥25Ω-≥2000W | Trifásico | PL760-PG-OD1; PL760-PG-OD2; PL760-CM-TP1; PL760-CM-EC1 |
| INVERSOR DE FREQUÊNCIA 110/132KW (150CV/180CV) 380V | PL760-110G/132P-3 | 110/132KW | 150CV / 180CV | 380VAC | 196/231A | 210/248A | 50/60Hz | 0-600Hz | ≥6Ω-≥15714W | Trifásico | PL760-PG-OD1; PL760-PG-OD2; PL760-CM-TP1; PL760-CM-EC1 |
| INVERSOR DE FREQUÊNCIA 15/18.5KW (20CV/25CV) 220V | PL760-015G/018P-2/2B | 15/18.5KW | 20CV / 25CV | 220VAC | 60/73A | 50/60Hz | 0-600Hz | ≥7.5Ω-≥4000W | Trifásico | PL760-PG-OD1; PL760-PG-OD2; PL760-CM-TP1; PL760-CM-EC1 | |
| INVERSOR DE FREQUÊNCIA 15/18.5KW (20CV/25CV) 380V | PL760-015G/018P-3B | 15/18.5KW | 20CV / 25CV | 380VAC | 42/50A | 32/38A | 50/60Hz | 0-600Hz | ≥18Ω-≥2000W | Trifásico | PL760-PG-OD1; PL760-PG-OD2; PL760-CM-TP1; PL760-CM-EC1 |
| INVERSOR DE FREQUÊNCIA 18,5/22KW (25CV/30CV) 220V | PL760-018G/022P-2/2B | 18,5/22KW | 25CV / 30CV | 220VAC | 38/44A | 50/60Hz | 0-600Hz | ≥7.5Ω-≥6000W | Trifásico | PL760-PG-OD1; PL760-PG-OD2; PL760-CM-TP1; PL760-CM-EC1 | |
| INVERSOR DE FREQUÊNCIA 18,5/22KW (25CV/30CV) 380V | PL760-018G/022P-3B | 18,5/22KW | 25CV / 30CV | 380VAC | 39/45A | 38/44A | 50/60Hz | 0-600Hz | ≥18Ω-≥2000W | Trifásico | PL760-PG-OD1; PL760-PG-OD2; PL760-CM-TP1; PL760-CM-EC1 |
| INVERSOR DE FREQUÊNCIA 2,0/3,0KW (2CV/4CV) 220V | PL760-2R2G/3R0P-2B | 2,0/3,0KW | 2CV / 4CV | 220VAC | 9.4/12A | 50/60Hz | 0-600Hz | ≥60Ω-≥800W | Trifásico | PL760-PG-OD1; PL760-PG-OD2; PL760-CM-TP1; PL760-CM-EC1 | |
| INVERSOR DE FREQUÊNCIA 2,0/3,0KW (2CV/4CV) 380V | PL760-2R2G/3R0P-3B | 2,2/3,0KW | 2CV / 4CV | 380VAC | 6,7/8,6A | 5.6/7.2A | 50/60Hz | 0-600Hz | ≥60Ω-≥400W | Trifásico | PL760-PG-OD1; PL760-PG-OD2; PL760-CM-TP1; PL760-CM-EC1 |
| INVERSOR DE FREQUÊNCIA 22/30KW (30CV/40CV) 220V | PL760-022G/030P-2/2B | 22/30KW | 30CV / 40CV | 220VAC | 90/106A | 50/60Hz | 0-600Hz | ≥7.5Ω-≥6000W | Trifásico | PL760-PG-OD1; PL760-PG-OD2; PL760-CM-TP1; PL760-CM-EC1 | |
| INVERSOR DE FREQUÊNCIA 22/30KW (30CV/40CV) 380V | PL760-022G/030P-3B | 22/30KW | 30CV / 40CV | 380VAC | 47/62A | 45/59A | 50/60Hz | 0-600Hz | ≥12Ω-≥4000W | Trifásico | PL760-PG-OD1; PL760-PG-OD2; PL760-CM-TP1; PL760-CM-EC1 |
| INVERSOR DE FREQUÊNCIA 30/37KW (40CV/50CV) 220V | PL760-030G/037P-2/2B | 30/37KW | 40CV / 50CV | 220VAC | 110/145A | 50/60Hz | 0-600Hz | ≥6Ω-≥8000W | Trifásico | PL760-PG-OD1; PL760-PG-OD2; PL760-CM-TP1; PL760-CM-EC1 | |
| INVERSOR DE FREQUÊNCIA 30/37KW (40CV/50CV) 380V | PL760-030G/037P-3/3B | 30/37KW | 40CV / 50CV | 380VAC | 63/75A | 60/73A | 50/60Hz | 0-600Hz | ≥7.5Ω-≥4000W | Trifásico | PL760-PG-OD1; PL760-PG-OD2; PL760-CM-TP1; PL760-CM-EC1 |
| INVERSOR DE FREQUÊNCIA 37/45KW (50CV/61CV) 220V | PL760-037G/045P-2/2B | 37/45KW | 50CV / 61CV | 220VAC | 150/169A | 50/60Hz | 0-600Hz | ≥6Ω-≥10714W | Trifásico | PL760-PG-OD1; PL760-PG-OD2; PL760-CM-TP1; PL760-CM-EC1 | |
| INVERSOR DE FREQUÊNCIA 37/45KW (50CV/61CV) 380V | PL760-037G/045P-3/3B | 37/45KW | 50CV / 61CV | 380VAC | 77/91A | 75/87A | 50/60Hz | 0-600Hz | ≥7.5Ω-≥6000W | Trifásico | PL760-PG-OD1; PL760-PG-OD2; PL760-CM-TP1; PL760-CM-EC1 |
| INVERSOR DE FREQUÊNCIA 4,0/5,5KW (5CV/7,5CV) 220V | PL760-4R0G/5R5P-2B | 4,0/5,5KW | 5CV / 7CV | 220VAC | 17/20A | 50/60Hz | 0-600Hz | ≥60Ω-≥1000W | Trifásico | PL760-PG-OD1; PL760-PG-OD2; PL760-CM-TP1; PL760-CM-EC1 | |
| INVERSOR DE FREQUÊNCIA 4,0/5,5KW (5CV/7,5CV) 380V | PL760-4R0G/5R5P-3B | 4,0/5,5KW | 5CV / 7CV | 380VAC | 11,4/15,4A | 9.4/12A | 50/60Hz | 0-600Hz | ≥60Ω-≥800W | Trifásico | PL760-PG-OD1; PL760-PG-OD2; PL760-CM-TP1; PL760-CM-EC1 |
| INVERSOR DE FREQUÊNCIA 45/55KW (61CV/74CV) 220V | PL760-045G/055P-2/2B | 45/55KW | 61CV / 74CV | 220VAC | 176/208A | 50/60Hz | 0-600Hz | ≥6Ω-≥12857W | Trifásico | PL760-PG-OD1; PL760-PG-OD2; PL760-CM-TP1; PL760-CM-EC1 | |
| INVERSOR DE FREQUÊNCIA 45/55KW (61CV/74CV) 380V | PL760-045G/055P-3/3B | 45/55KW | 61CV / 74CV | 380VAC | 92/109A | 90/106A | 50/60Hz | 0-600Hz | ≥7.5Ω-≥6000W | Trifásico | PL760-PG-OD1; PL760-PG-OD2; PL760-CM-TP1; PL760-CM-EC1 |
| INVERSOR DE FREQUÊNCIA 5,5/7,5KW (7,5CV/10CV) 220V | PL760-5R5G/7R5P-2B | 5,5/7,5KW | 7,5CV/10CV | 220VAC | 25/32A | 50/60Hz | 0-600Hz | ≥25Ω-≥2000W | Trifásico | PL760-PG-OD1; PL760-PG-OD2; PL760-CM-TP1; PL760-CM-EC1 | |
| INVERSOR DE FREQUÊNCIA 5,5/7,5KW (7,5CV/10CV) 380V | PL760-5R5G/7R5P-3B | 5,5/7,5KW | 7,5CV/10CV | 380VAC | 18,8/24,6A | 13/17A | 50/60Hz | 0-600Hz | ≥60Ω-≥1000W | Trifásico | PL760-PG-OD1; PL760-PG-OD2; PL760-CM-TP1; PL760-CM-EC1 |
| INVERSOR DE FREQUÊNCIA 55/75KW (74CV/102CV) 380V | PL760-055G/075P-3/3B | 55/75KW | 74CV / 102CV | 380VAC | 114/150A | 110/145A | 50/60Hz | 0-600Hz | ≥6Ω-≥8000W | Trifásico | PL760-PG-OD1; PL760-PG-OD2; PL760-CM-TP1; PL760-CM-EC1 |
| INVERSOR DE FREQUÊNCIA 7,5/9,0KW (10CV/12CV) 220V | PL760-7R5G/9R0P-2B | 7,5/9,0KW | 10CV / 12CV | 220VAC | 32/38A | 50/60Hz | 0-600Hz | ≥18Ω-≥1000W | Trifásico | PL760-PG-OD1; PL760-PG-OD2; PL760-CM-TP1; PL760-CM-EC1 | |
| INVERSOR DE FREQUÊNCIA 7,5/9,0KW (10CV/12CV) 380V | PL760-7R5G/9R0P-3B | 7,5/9,0KW | 10CV / 12CV | 380VAC | 24,6/28,9A | 17/20A | 50/60Hz | 0-600Hz | ≥60Ω-≥1000W | Trifásico | PL760-PG-OD1; PL760-PG-OD2; PL760-CM-TP1; PL760-CM-EC1 |
| INVERSOR DE FREQUÊNCIA 75/90KW (102CV/122CV) 380V | PL760-075G/090P-3/3B | 75/90KW | 102CV / 122CV | 380VAC | 156/172A | 150/169A | 50/60Hz | 0-600Hz | ≥6Ω-≥10714W | Trifásico | PL760-PG-OD1; PL760-PG-OD2; PL760-CM-TP1; PL760-CM-EC1 |
| INVERSOR DE FREQUÊNCIA 90/110KW (122CV/150CV) 380V | PL760-090G/110P-3 | 90/110KW | 122CV / 150CV | 380VAC | 164/194A | 176/208A | 50/60Hz | 0-600Hz | ≥6Ω-≥12857W | Trifásico | PL760-PG-OD1; PL760-PG-OD2; PL760-CM-TP1; PL760-CM-EC1 |
