NEMA 34

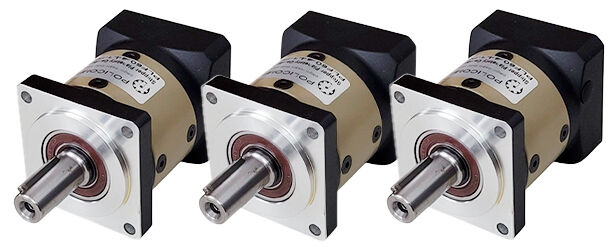

Os redutores planetários NEMA 34 para motor de passo da Policomp são projetados para aplicações que exigem alto torque, precisão e confiabilidade no movimento. Desenvolvidos para acoplamento direto em motores de passo com flange padrão NEMA 34, eles utilizam engrenagens planetárias de alta resistência e baixo desgaste, garantindo desempenho estável mesmo em uso contínuo.
Principais características: Compatibilidade direta com motores de passo NEMA 34; Folga reduzida (baixo backlash) para maior precisão no posicionamento; Múltiplas relações de redução disponíveis; Construção robusta, ideal para uso industrial e pesado; Engrenagens endurecidas para maior durabilidade; Funcionamento com baixo ruído e alta eficiência.
Benefícios: Aumento significativo do torque disponível na saída; Melhor controle de velocidade e suavidade nos movimentos; Redução de vibrações e esforços no motor, prolongando sua vida útil; Maior precisão em processos de corte, gravação e posicionamento.
Aplicações: Máquinas CNC de médio e grande porte; Equipamentos de automação industrial; Cortadoras a laser, plasma e jato d’água; Máquinas para usinagem de metais, madeira e compósitos; Sistemas robóticos e manipuladores de alta carga.
| Produto | MODELO | FLANGE ENTRADA (MM) | EIXO ENTRADA (MM) | EIXO SAÍDA (MM) | COMPRIMENTO | REDUÇÃO | TORQUE NOMINAL | ROTAÇÃO NOMINAL ENTRADA | ROTAÇÃO MÁXIMA ENTRADA | EFICIÊNCIA | FOLGA | IP |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| REDUTOR PLANETÁRIO: NEMA 34, REDUÇÃO 4:1 | PX86N004S0 | 86 | 14 | 16 | 116 | 4:1 | 50N.m | - | ≤ 3000RPM | 85% | ≤=18 ARCMIN | 54 |
| REDUTOR PLANETÁRIO NEMA 34, REDUÇÃO 4:1 | PLF34-4-L1-P2 | 85 | 14 | 16 ou 20 | 143,5 | 4:1 | 80N.m | 3000RPM | 5000RPM | 96% | <=12 ARCMIN | 54 |
| REDUTOR PLANETÁRIO NEMA 34, REDUÇÃO 6.25:1 | PLF34-6.25-L1-P2 | 86 | 14 | 16 | 143,5 | 6.25:1 | 80N.m | 3000RPM | 5000RPM | 96% | <=12 ARCMIN | 54 |
| REDUTOR PLANETÁRIO NEMA 34, REDUÇÃO 10:1 | PLF34-10-L1-P2 | 85 | 14 | 16 | 143,5 | 10:1 | 80N.m | 3000RPM | 5000RPM | 96% | <=12 ARCMIN | 54 |
| REDUTOR PLANETÁRIO NEMA 34, REDUÇÃO 20:1 | PLF34-20-L2-P2 | 85 | 14 | 16 | 161,3 | 20:1 | 120N.m | 3000RPM | 5000RPM | 94% | <=13 ARCMIN | 54 |
| REDUTOR PLANETÁRIO NEMA 34, REDUÇÃO 50:1 | PLF34-50-L2-P2 | 84 | 14 | 20 | 161,5 | 50:1 | 55N.m | 3000RPM | 5000RPM | 94% | <=12 ARCMIN | 54 |
| REDUTOR PLANETÁRIO DE ALTA PRECISÃO NEMA 34, REDUÇÃO 4:1 | AF90-4-S2-P1 | 90 | 14 | 20 | 127 | 4:1 | 142N.m | 4000RPM | 6000RPM | - | <=5 ARCMIN | 54 |
| REDUTOR PLANETÁRIO DE ALTA PRECISÃO NEMA 34, REDUÇÃO 10:1 | AF90-10-S2-P1 | 90 | 14 | 20 | 127 | 10:1 | 142N.m | 4000RPM | 6000RPM | - | <= 5 ARCMIN | 54 |
| REDUTOR PLANETÁRIO DE ALTA PRECISÃO NEMA 34, REDUÇÃO 10:1 | PLF90-10-L1-P1-22MM | 90 | 14 | 22 | 117,5 | 10:1 | 48N.m | 4000RPM | 8000RPM | 97% | <=2ARCMIN | 65 |
| REDUTOR PLANETÁRIO DE ALTA PRECISÃO NEMA 34, REDUÇÃO 20:1 | PLF90-20-L2-P1-22MM | 86 | 14 | 22 | 141,5 | 20:1 | 140N.m | 4000rpm | 8000rpm | 94% | <=2ARCMIN | 65 |
