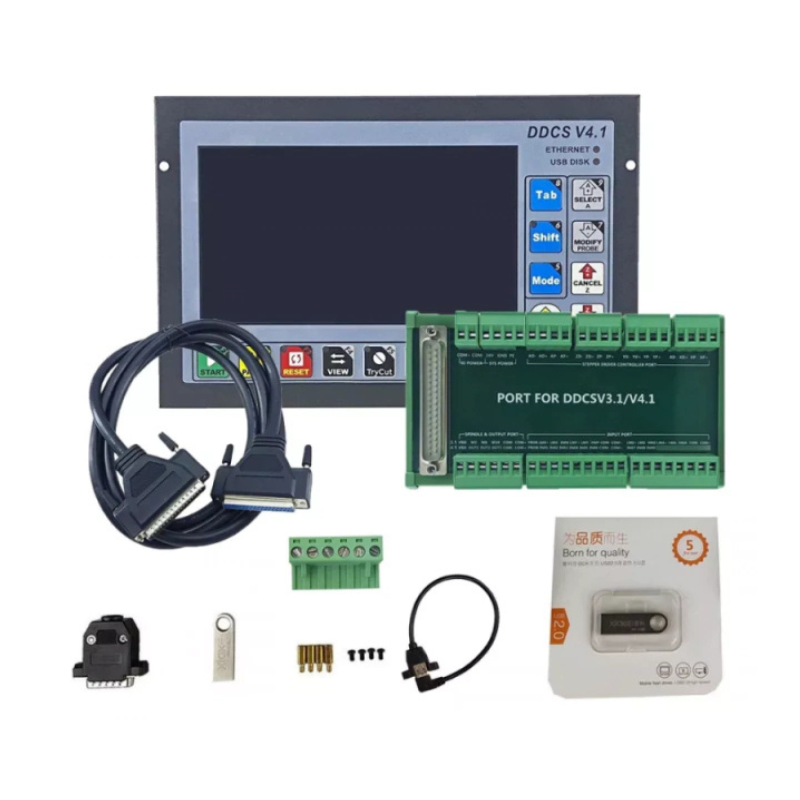

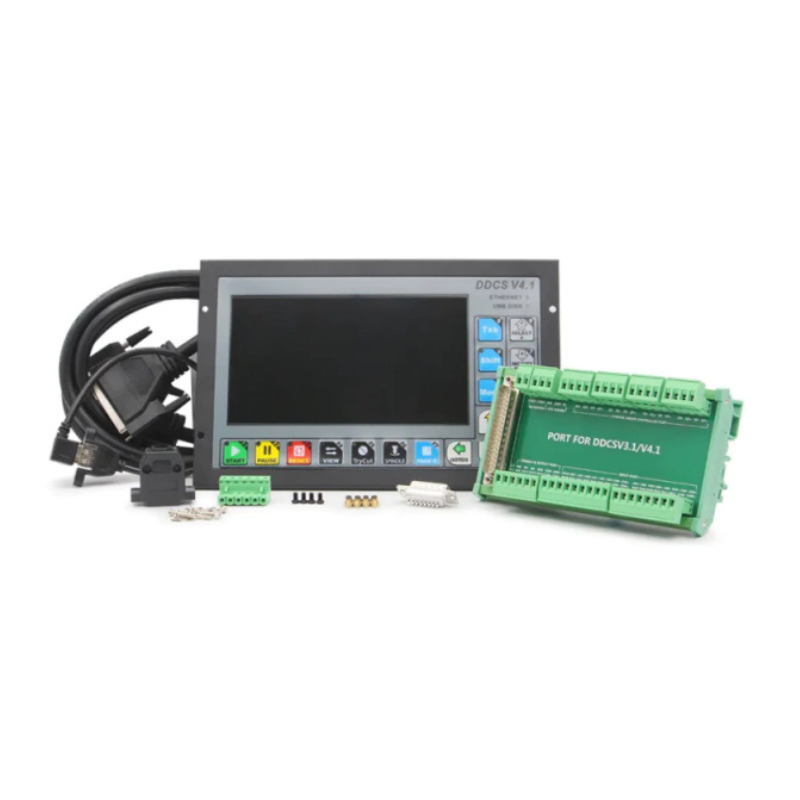

CONTROLADOR CNC DDCS V4.1

Características

•
  Especificações Técnicas do Controlador DDCS V4.1

  Entradas e Saídas Digitais: 18 entradas digitais isoladas fotoelétricas e 3 saídas digitais isoladas fotoelétricas.

  Controle do Spindle: Pode ser configurado como spindle analógico (0~10V) ou servo spindle.
  Controle de Motores e Interpolação:

  Controle de 3 a 4 eixos.

  Suporte para Modo Diferencial e Modo de Pulso Duplo como saída opcional.
  Frequência máxima de saída de pulso interpolado: 500kHz por eixo.
  Interpolação linear de 2 a 4 eixos.
  Interpolação circular entre quaisquer 2 eixos.

  Processamento e Hardware: Chip principal ARM9 e chip de algoritmo FPGA.

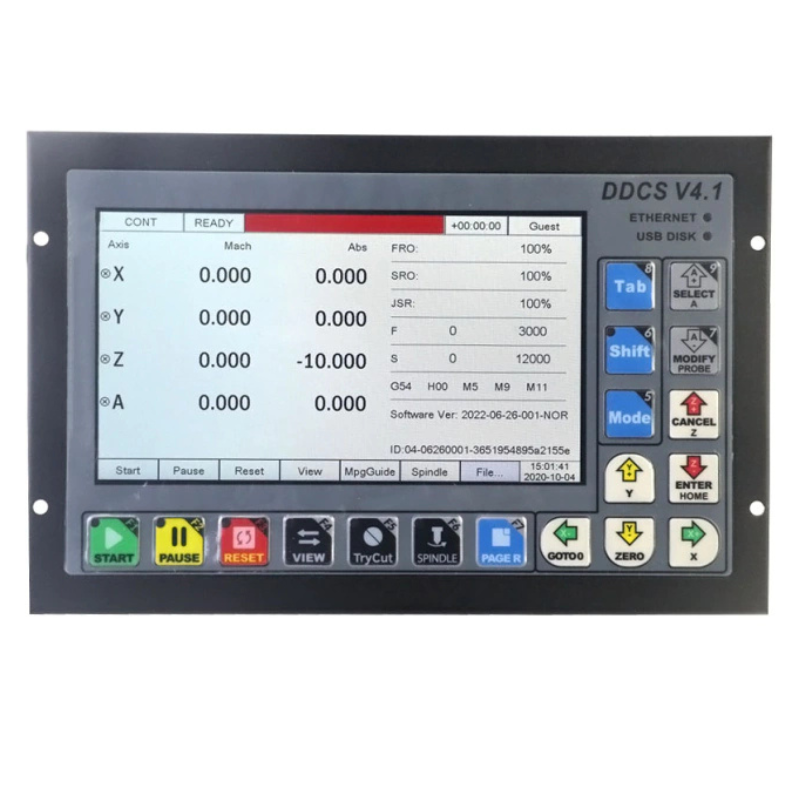

  Tela e Interface:

  Tela TFT de 7 polegadas.
  Resolução: 1024x600 pixels, 72 PPI.
  17 teclas de operação.

  Fonte de Alimentação:

  Alimentação da porta de I/O: 24VDC, corrente mínima de 0,5A.
  Alimentação do sistema do controlador: 24VDC, corrente mínima de 0,5A.
  Ambas as fontes são necessárias para o funcionamento adequado.

  Entrada de Código G:

  Suporte a pen drive USB para carregamento de arquivos G-code.
  Transferência de arquivos via comunicação Ethernet entre o computador e o controlador DDCS V4.1.
  Sem limite de tamanho para arquivos G-code.

  Compatibilidade com Software CAD/CAM:

  Suporte a G-code padrão.
  Compatível com softwares populares como ArtCam, MasterCam, ProE, JDSoft SurfMill, Aspire, Fusion 360, entre outros.

  Suporte a MPG (Handwheel Eletrônico).
  Função de "Teste de Corte": Permite guiar manualmente o corte usando um volante eletrônico.
  Função de Avanço Manual (Jogging):

  Modos contínuo, por passo e distância definida.
  O usuário pode configurar a distância do avanço.

  Suporte a Probes:

  Suporte para sonda flutuante, fixa, de vértice e medição de comprimento da ferramenta.

  Navegação Rápida no Código G:

  Suporte para ir rapidamente a uma linha específica ou à posição mais próxima.

  Modos de Usinagem:

  Suporte para usinagem em matriz, sequencial, em plano e usinagem cilíndrica.

  Configuração de Offset (Desvio):

  Suporte para desvio nos eixos XYZA, permitindo definir a distância do desvio.

  Recuperação de Interrupções:

  Suporte para pausa e retomada do ponto de interrupção, interrupção por queda de energia e retomada de linha específica.

  Múltiplos Pontos de Origem:

  O usuário pode criar e salvar múltiplos pontos de origem.
  Função de Encontrar o Meio dos Eixos X e Y.

  Simulação Aprimorada:

  Durante a simulação, é possível ajustar a taxa de avanço (FRO) e verificar se o caminho programado corresponde ao esperado.
  Suporte a pausas na simulação, permitindo retomá-la do ponto onde parou.

  Controle de Eixos Independentes para Máquinas Tipo Pórtico:

  Suporte para eixo escravo X, Y ou Z, para máquinas do tipo pórtico com dois motores independentes nos eixos principais.
