Inversor de Frequência: Conheça o Inversor SD90
O que é inversor de frequência?
Inversor de frequência é um dispositivo eletrônico com a função de controlar a velocidade, acionamento e tensão de motores elétricos. Ele atua variando a frequência e tensão enviadas para o motor, obtendo assim o controle da velocidade. Motores de indução trabalham com uma margem de 0-60Hz, já motores de alta frequência (motores Spindle) tem como padrão uma margem de 0-400Hz, contando com alguns modelos de até 800Hz. Além de variar a velocidade, o inversor fornece segurança, controle de processo e precisão ao seu motor, garante a preservação do equipamento e reduz o consumo e custos de energia.
INVERSOR SD90
O inversor de frequência SD90 é um inversor de controle vetorial e escalar de alto desempenho desenvolvido pela SINOVO para motores de indução e Spindle trifásicos, ideal para aplicações que exigem controle preciso, facilidade de operação e um desempenho estável.
O inversor SD90 pode ser amplamente utilizado nos mais diversos motores elétricos que necessitam de alta performance no quesito controle de velocidade.
Possui interface de comunicação PID e RS485 integrada com modo de operação flexível e de alta precisão, possui controle preciso de velocidade e posição; inclui 36 tipos de funções de proteção e alarme, monitoram e ajustam parâmetros online.
Este inversor não possui problemas de incompatibilidade, é ideal para os mais diferentes tipos de motores.
Por dentro das características do nosso SD90

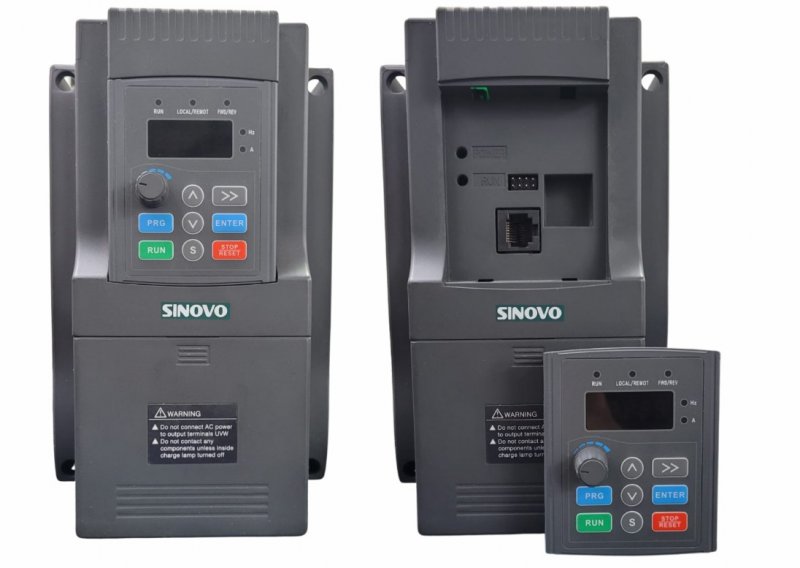

O SD90 conta com um designer moderno e neutro. Possui um display destacável com 8 botões que auxiliam na parametrização e um potenciômetro para controle de frequência, além de uma tela LCD com 5 leds sinalizadores que facilitam a visualização dos parâmetros.
Na área de potência encontramos 10 terminais dedicados a alimentação, proteção e saída do inversor. Os terminais P e PB são as entradas feitas para comportar o resistor de frenagem externo, cada modelo de inversor tem o seu resistor correspondente. L1, L2 e L3 são as entradas de alimentação (220V monofásico e trifásico 220V ou 380V), os modelos monofásicos possuem disponíveis apenas os bornes L1 e L2. Os pinos E e PE são dedicados ao terra e, por fim, os terminais U, V e W são a saída do inversor onde é acoplado o motor.
Na parte de comando temos 16 bornes e 5 jumpers dedicados a aplicações que exigem o controle externo do inversor. Os pinos AI1 e 10V são os terminais para entrada analógica e o pino AO é o terminal para a saída analógica. Dedicado as entradas digitais temos GND como o comum e bornes de S1-S5 como as entradas disponíveis, o inversor também conta com uma entrada rápida HDI/OP, uma saída digital Y e uma saída relé ROA/ROC. O SD90 possui comunicação ModBus, representado pelos bornes A, B e GND. Os jumpers que se encontram na lateral esquerda são chaves que habilitam ou desabilitam algumas funções dos bornes de comando. Todas as entradas e saídas são configuráveis.
O inversor trabalha com dois modos de controle: escalar (V/F) e vetorial (VVW). Em motores spindle sempre recomendamos utilizar o modo escalar (V/F), que seria o controle de tensão por frequência.
Nosso inversor conta com cerca de 8 modos de controle de frequência/velocidade. São eles:
Display do inversor – o SD90 permite dois modos de controle de forma remota diretamente de seu display: um pelo potenciômetro que se encontra na lateral esquerda abaixo da tela, e o segundo pelas setas que ficam no centro do display (↓ ↑).
Entrada analógica (AI1) – na área de comando, podemos encontrar um borne correspondente a entrada analógica que suporta de 0-10V ou 4-20mA. Ela permite comandar a velocidade de forma externa, tanto por um controlador quanto por um potenciômetro externo, pois o mesmo fornece um borne +10V dedicado a essa aplicação.
Entrada rápida (HDI) – HDI/OP é uma entrada digital que possui frequência de 50kHz, que dá a possibilidade de efetuar um controle de frequência por PWM.
CLP interno – O SD90 possui um CLP interno que permite a função de gerar ciclos de frequência. Sem a necessidade de comandos externos, o CLP interno configura cerca de 15 velocidades/frequências com seus respectivos tempos também configuráveis.
PID – Uma das funções disponíveis é a PID, que atua com correções e monitoramento da frequência e de outros parâmetros do inversor.
ModBus – A frequência pode ser configurada e controlada através de comunicação RS485, assim como os demais parâmetros.
O SD90 conta com um algoritmo avançado de controle e travamento para sobretensão e sobrecorrente que garante estabilidade no processo, evitando fugas e interferências em todos os tipos de aplicações. Possui função de limite abrupto de corrente, alarmando e parando o processo no caso de alguma sobrecorrente, e em casos de queda repentinas de energia, o inversor ativa uma rampa que evita desligamento momentâneo prevenindo acidentes e perdas.
Aplicações
Segue abaixo um vídeo demonstrando a facilidade de parametrização
https://youtu.be/oCMLN7EbcR0
Inversor de frequência é um dispositivo eletrônico com a função de controlar a velocidade, acionamento e tensão de motores elétricos. Ele atua variando a frequência e tensão enviadas para o motor, obtendo assim o controle da velocidade. Motores de indução trabalham com uma margem de 0-60Hz, já motores de alta frequência (motores Spindle) tem como padrão uma margem de 0-400Hz, contando com alguns modelos de até 800Hz. Além de variar a velocidade, o inversor fornece segurança, controle de processo e precisão ao seu motor, garante a preservação do equipamento e reduz o consumo e custos de energia.
INVERSOR SD90
O inversor de frequência SD90 é um inversor de controle vetorial e escalar de alto desempenho desenvolvido pela SINOVO para motores de indução e Spindle trifásicos, ideal para aplicações que exigem controle preciso, facilidade de operação e um desempenho estável.
O inversor SD90 pode ser amplamente utilizado nos mais diversos motores elétricos que necessitam de alta performance no quesito controle de velocidade.
Possui interface de comunicação PID e RS485 integrada com modo de operação flexível e de alta precisão, possui controle preciso de velocidade e posição; inclui 36 tipos de funções de proteção e alarme, monitoram e ajustam parâmetros online.
Este inversor não possui problemas de incompatibilidade, é ideal para os mais diferentes tipos de motores.
Por dentro das características do nosso SD90
O SD90 conta com um designer moderno e neutro. Possui um display destacável com 8 botões que auxiliam na parametrização e um potenciômetro para controle de frequência, além de uma tela LCD com 5 leds sinalizadores que facilitam a visualização dos parâmetros.
Na área de potência encontramos 10 terminais dedicados a alimentação, proteção e saída do inversor. Os terminais P e PB são as entradas feitas para comportar o resistor de frenagem externo, cada modelo de inversor tem o seu resistor correspondente. L1, L2 e L3 são as entradas de alimentação (220V monofásico e trifásico 220V ou 380V), os modelos monofásicos possuem disponíveis apenas os bornes L1 e L2. Os pinos E e PE são dedicados ao terra e, por fim, os terminais U, V e W são a saída do inversor onde é acoplado o motor.
Na parte de comando temos 16 bornes e 5 jumpers dedicados a aplicações que exigem o controle externo do inversor. Os pinos AI1 e 10V são os terminais para entrada analógica e o pino AO é o terminal para a saída analógica. Dedicado as entradas digitais temos GND como o comum e bornes de S1-S5 como as entradas disponíveis, o inversor também conta com uma entrada rápida HDI/OP, uma saída digital Y e uma saída relé ROA/ROC. O SD90 possui comunicação ModBus, representado pelos bornes A, B e GND. Os jumpers que se encontram na lateral esquerda são chaves que habilitam ou desabilitam algumas funções dos bornes de comando. Todas as entradas e saídas são configuráveis.
O inversor trabalha com dois modos de controle: escalar (V/F) e vetorial (VVW). Em motores spindle sempre recomendamos utilizar o modo escalar (V/F), que seria o controle de tensão por frequência.
Nosso inversor conta com cerca de 8 modos de controle de frequência/velocidade. São eles:
Display do inversor – o SD90 permite dois modos de controle de forma remota diretamente de seu display: um pelo potenciômetro que se encontra na lateral esquerda abaixo da tela, e o segundo pelas setas que ficam no centro do display (↓ ↑).
Entrada analógica (AI1) – na área de comando, podemos encontrar um borne correspondente a entrada analógica que suporta de 0-10V ou 4-20mA. Ela permite comandar a velocidade de forma externa, tanto por um controlador quanto por um potenciômetro externo, pois o mesmo fornece um borne +10V dedicado a essa aplicação.
Entrada rápida (HDI) – HDI/OP é uma entrada digital que possui frequência de 50kHz, que dá a possibilidade de efetuar um controle de frequência por PWM.
CLP interno – O SD90 possui um CLP interno que permite a função de gerar ciclos de frequência. Sem a necessidade de comandos externos, o CLP interno configura cerca de 15 velocidades/frequências com seus respectivos tempos também configuráveis.
PID – Uma das funções disponíveis é a PID, que atua com correções e monitoramento da frequência e de outros parâmetros do inversor.
ModBus – A frequência pode ser configurada e controlada através de comunicação RS485, assim como os demais parâmetros.
O SD90 conta com um algoritmo avançado de controle e travamento para sobretensão e sobrecorrente que garante estabilidade no processo, evitando fugas e interferências em todos os tipos de aplicações. Possui função de limite abrupto de corrente, alarmando e parando o processo no caso de alguma sobrecorrente, e em casos de queda repentinas de energia, o inversor ativa uma rampa que evita desligamento momentâneo prevenindo acidentes e perdas.
Aplicações
Segue abaixo um vídeo demonstrando a facilidade de parametrização
https://youtu.be/oCMLN7EbcR0
