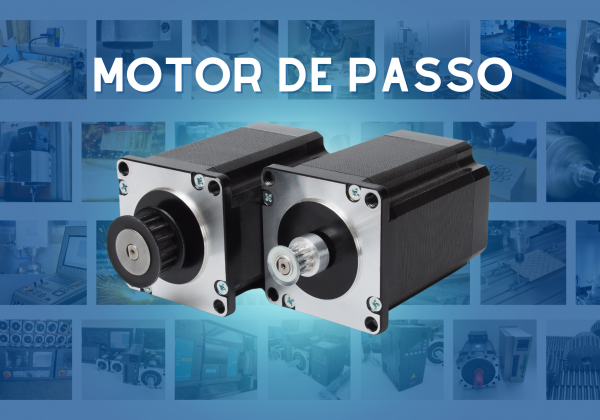

MOTOR DE PASSO: o que é, aplicações, modelos Policomp, driver
O que é motor de passo?
Motor de passo é um motor elétrico criado para aplicações que exigem precisão no quesito posicionamento. Ele trabalha por meio de um driver controlador que envia sinais digitais para determinar a quantidade de pulsos por rotação e a direção na qual o motor irá rotacionar.
Aplicações
Esses motores podem ser usados nas mais diversas aplicações que necessitam de controle de posição e ângulos precisos, como por exemplo:
-Máquinas CNC (Router, Fresadoras, Tornos)
-Impressoras 3D
-Máquinas de flexografia
-Máquinas para indústria têxtil
Modelos Policomp
A Policomp fornece mais de 30 opções de motor de passo variando entre força, dimensão e capacidade. Nossos motores seguem o padrão Nema com cerca de 4 dimensões diferentes, cada tamanho possui variações de: torque, comprimento, corrente, se é eixo único ou duplo eixo, se é bifásico ou trifásico, 4 ou 8 fios etc.
Torque – cada motor tem sua própria curva de torque. O seu rendimento é determinado pela fonte de alimentação e velocidade, sofrendo variações também de acordo com a carga exercida no mesmo.
Dimensões – os motores Policomp trabalham com 4 tipos de padrão Nema: 17, 23, 34 e 42.
Ligações e alimentações – temos modelos bifásicos e trifásicos (A+, A-, B+, B- e UVW), alimentação AC e DC.
Número de fios – os motores bifásicos fornecidos pela Policomp possuem duas variações: 4 fios ou 8 fios, o que difere os dois é sua ligação, torque e corrente. O motor com 4 fios possui apenas uma curva de torque e uma ordem de ligação (vide placa do motor). Já o motor com 8 fios possui três ligações: unipolar, paralelo e série, cada uma com uma corrente e curva de torque. Recomendamos sempre utilizar a ligação em paralelo pois ela tem uma curva de torque semelhante ao motor 4 fios. Ligação em série recomendamos utilizar em baixas rotações, pois ele mantém um torque alto em baixas velocidades.
